MiniSKiiP IPM 的極限值

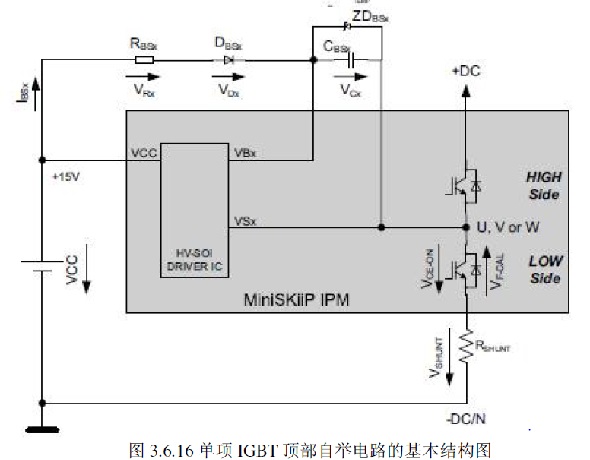

為了使控制信號和控制能量傳輸?shù)絀GBT 頂部，三相U，V，W電源使用了引導電平轉換器電路也就是自舉電路。圖3.6.16 顯示了IGBT 的頂部的單項的自舉電路的基本結構，在連接端口分別為VB1，VB2 和VB3。

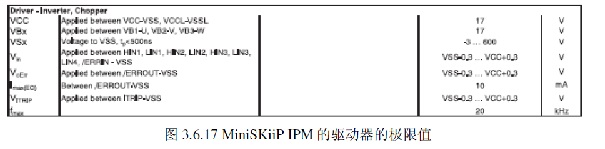

MiniSKiiP IPM 的極限值
所有給出的極限值都是在散熱器溫度為25°C 的條件下。
MiniSKiiP IPM 的極限值
所有給出的極限值都是在散熱器溫度為25°C 的條件下。
驅動器工作電壓VCC
它是電源電壓在VCC 和VSS 或者 VCCL和VSSL終端之間的絕對極限值。
高端工作電壓（floating）VBx
它是VB1-U, VB2-V, VB3-W端口之間的絕對電壓限制值。
高端偏移電壓（floating）VSX
它是連接端口VSX 和V SS（VSX =VCES）之間瞬態電壓尖峰的最大值。相關參數：脈沖
寬度tp< 500ns.
輸入控制電壓Vin
它是HIN1, LIN1, HIN2, LIN2, HIN3, LIN3, /ERRIN 和 VSS 端口的高電位和低電位的輸
入信號幅度，這個信號是由外部的信號整形邏輯元件產生的。
錯誤信息（/ ERROUT）輸出端口的電壓范圍VoErr
ITRIP 端口輸入電壓范圍ViTrip
它是在工作電壓時，連接/ ERROUT 和ITRIP 端口的絕對極限值
（VSS - 0.3 V < V < Vss + 0.3V）。
錯誤信息/ ERROUT 端口輸出電流最大值Imax（E0）
它是在/ ERROUT 端口（漏極輸出開路）并MOSFET（低電位）在連續開通的時，允
許輸出電壓VSS 經過漏極電阻的最大連續電流。
開關頻率fmax
它是允許的最大開關頻率，它受到驅動器電源的最大輸出電流Ig（AV）和驅動器功耗限
制。
