三菱NX系列IGBT模塊
性能特點
擴展了第5代A系列產品的封裝線，采用精細封裝(17mm 厚度)，與Econo封裝系列兼容
采用第6代IGBT硅片技術，損耗低
二極管采用第6代LPT硅片技術，正向?qū)▔航档?br /> 使用統一封裝，覆蓋不同的電路拓?fù)洌?1單元、2單元、6單元、7單元、CIB等）
靈活的封裝，不僅降低模塊的制造成本，縮短開發周期，降低客戶成本，而且方便根據客戶要求定制模塊
硅片結溫可高達175°C
硅片運行溫度最高可達150°C
內部集成NTC測溫電阻

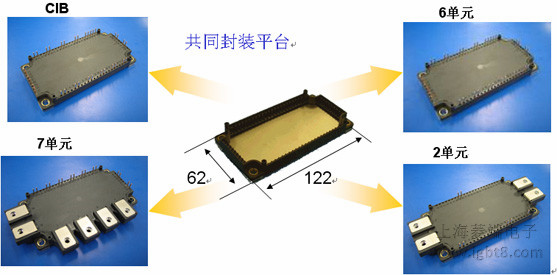

全系列共享同一封裝平臺
有條件接受客戶定制
采用第6代IGBT硅片技術，損耗低
二極管采用第6代LPT硅片技術，正向?qū)▔航档?br /> 使用統一封裝，覆蓋不同的電路拓?fù)洌?1單元、2單元、6單元、7單元、CIB等）
靈活的封裝，不僅降低模塊的制造成本，縮短開發周期，降低客戶成本，而且方便根據客戶要求定制模塊
硅片結溫可高達175°C
硅片運行溫度最高可達150°C
內部集成NTC測溫電阻
全系列共享同一封裝平臺
有條件接受客戶定制
應用領域
電機驅動，光伏及風力發電，UPS及焊機電源等。
三菱第六代NX系列IGBT模塊產品型號見下表，歡迎聯系上海菱端電子有限公司產品咨詢及技術支持。
第6代NX系列IGBT模塊產品一覽(1200V)
| 第6代NX系列IGBT模塊產品一覽(1200V) | |||||||
| 電流 | NX-S | NX-M | NX-L | ||||
| Chopper | CIB | 7單元 | 6單元 | 2單元 | 2單元 | 7單元 | |
| 35 |
CM35MXA-24S ( 514KB ) |
||||||
| 50 |
CM50MXA-24S (406KB) |
||||||
| 75 |
CM75MXA-24S (403KB) |
CM75RX-24S(392KB) |
CM75TX-24S(374KB) |
||||
| 100 |
CM100MXA-24S (404KB) |
CM100RX-24S(392KB) |
CM100TX-24S(372KB) |
||||
| 150 |
CM150EXS-24S ( 578KB ) |
CM150RX-24S(392KB) |
CM150TX-24S(351KB) |
CM150DX-24S (366KB) |
|||
| 200 |
CM200EXS-24S ( 578KB ) |
CM200DX-24S (360KB) |
CM200RXL-24S (592KB) |
||||
| 300 |
CM300EXS-24S ( 578KB ) |
CM300DX-24S (363KB) |
|||||
| 450 |
CM450DX-24S (511KB) |
||||||
| 600 |
CM600DXL-24S (826KB) |
||||||
| 1000 |
CM1000DXL-24S (824KB) |
||||||
第6代NX系列IGBT模塊產品一覽(1700V)
| 電流 | NX-S | NX-M | NX-L | |||
| Chopper | CIB | 2單元 | 7單元 | 2單元 | 7單元 | |
| 75 |
CM75MXA-34SA (473KB) |
CM75RX-34SA (430KB) |
||||
| 150 |
CM150DX-34SA (477KB) |
CM150RXL-34SA (699KB) |
||||
| 200 |
CM200EXS-34SA (569KB) |
CM200DX-34SA (483KB) |
||||
| 300 |
CM300DX-34SA (462KB) |
|||||
| 450 |
CM450DXL-34SA (1MB) |
|||||
| 600 |
CM600DXL-34SA (584KB) |
|||||
第6.1代NX系列IGBT模塊
性能特點
Visol = 4000Vrms
NX-M封裝增加了600A電流級產品
同第六代，低損耗，且最高結溫達175°C
應用
逆變器, 伺服, UPS, 焊機等.
NX-M封裝增加了600A電流級產品
同第六代，低損耗，且最高結溫達175°C
應用
逆變器, 伺服, UPS, 焊機等.
第6.1代NX系列IGBT模塊產品一覽(1200V)
| 額定值& 內部拓?fù)?/u> | 型號 | ||
| 1200V | 7in1 | 100A |
CM100RX-24S1 (796KB) |
| 150A |
CM150RX-24S1 (791KB) |
||
| 6in1 | 100A |
CM100TX-24S1 (679KB) |
|
| 150A |
CM150TX-24S1 (696KB) |
||
| 2in1 | 225A |
CM225DX-24S1 (642KB) |
|
| 300A |
CM300DX-24S1 (695KB) |
||
| 450A |
CM450DX-24S1 (732KB) |
||
| 600A |
CM600DX-24S1 (731KB) |
||
