產品作用和性能:
	英飛凌FF200R12KS4 是英飛凌公司專門針對高頻應用領域而開發發行的62mmC-Series模塊,在變頻器中的應用實現了系統的高效率和小型化,其開關頻率在20~50kHz的應用場合能發揮最大優良特性 。而在典型情況下, IGBT模塊的優化,所針對的載波頻率卻是10kHz或更低。通常,在IGBT/FWD芯片的通態壓降和開關損耗之間有一個折衷關系。高速模塊在進行性能折衷時,是讓通態電壓偏大,以換取偏低的開關功耗,從而能在高頻應用中實現最低的總功耗。其在醫療應用、電機傳動、諧振逆變器應用、伺服驅動器、UPS系統作為高頻開關使用。

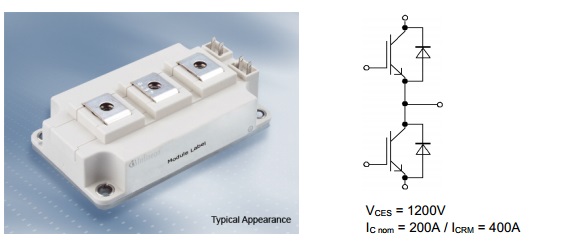

	 英飛凌IGBT模塊FF200R12KS4

	英飛凌IGBT模塊FF200R12KS4
	上海菱端電子科技有限公司www.fgty.cn常備FF200R12KS4大量現貨,價格從優,歡迎聯系采購及技術支持。


	英飛凌FF200R12KS4機械特性 :
	• 封裝的CTI>400
	• 高爬電距離和電氣間隙
	• 絕緣的基板
	• 銅基板
	• 標封裝

	英飛凌FF200R12KS4 基本參數:IGBT模塊,1200V/200A DUAL

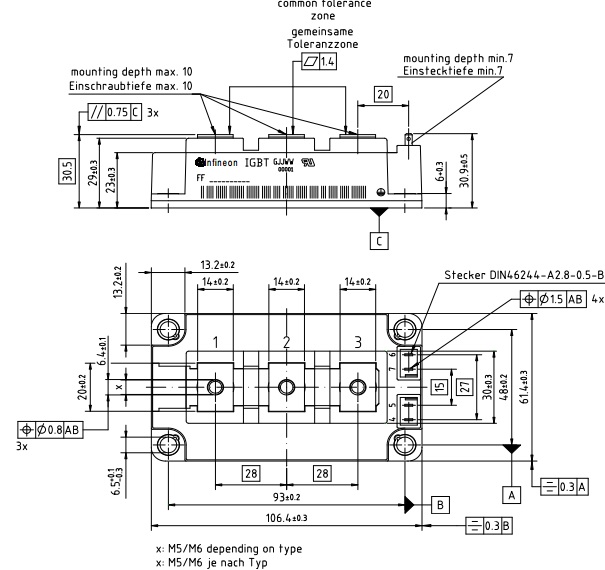

	英飛凌FF200R12KS4 外形封裝尺寸和結構圖

	英飛凌FF200R12KS4 產品參數:

	產品種類: IGBT 模塊
	產品: IGBT Silicon Modules
	品牌和型號 英飛凌FF200R12KS4
	配置: Dual
	集電極—發射極最大電壓 VCEO: 1200 V
	集電極—射極飽和電壓: 3.2 V
	在25 C的連續集電極電流: 275 A
	柵極—射極漏泄電流: 400 nA
	功率耗散: 1.4 kW
	最大工作溫度: + 125 C
	封裝 / 箱體: 62 mm
	商標: Infineon Technologies
	柵極/發射極最大電壓: +/- 20 V
	最小工作溫度: - 40 C
	安裝風格: Screw
	產品價格和中英文資料 聯系我們咨詢和索取
	每盒數量: 10

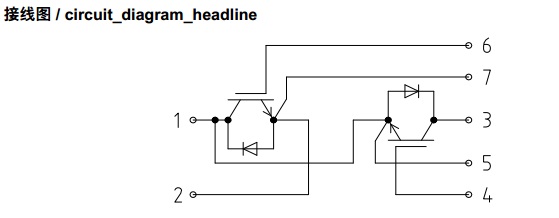

	英飛凌FF200R12KS4  等效電路

	英飛凌FF200R12KS4 IGBT模塊受損原因分析

	 IGBT的安全可靠與否主要由以下因素決定:
	  --IGBT柵極與發射極之間的電壓;
	  --IGBT集電極與發射極之間的電壓;
	  --流過IGBT集電極-發射極的電流;
	  --IGBT的結溫。
	  如果IGBT柵極與發射極之間的電壓,即驅動電壓過低,則IGBT不能穩定正常地工作,如果過高超過柵極-發射極之間的耐壓則IGBT可能永久性損壞;同樣,如果加在IGBT集電極與發射極允許的電壓超過集電極-發射極之間的耐壓,流過IGBT集電極-發射極的電流超過集電極-發射極允許的最大電流,IGBT的結溫超過其結溫的允許值,IGBT都可能會永久性損壞。
