IGBT模塊上橋臂的驅動

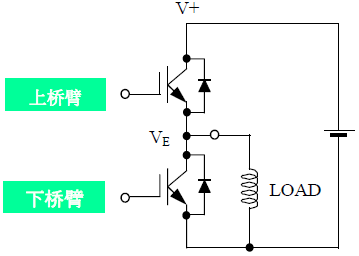

上橋臂和下橋臂：

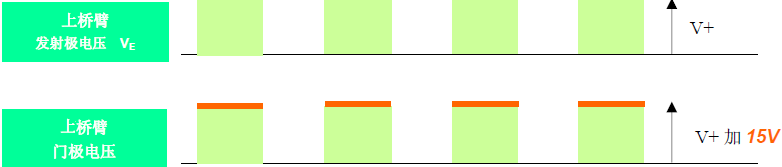

IGBT以發射極電壓為基準電位驅動。開關動作時，上橋臂IGBT的發射極電位VE在0伏和母線電壓V+之間變化。在AC200V電路中，要開通上橋臂IGBT時，需要對門極施加300V加15V，合計315V的母線電壓。因此，需要不受開關噪聲干擾影響的上橋臂驅動電路。
上橋臂驅動可以使用了光耦合器和高壓驅動集成電路。

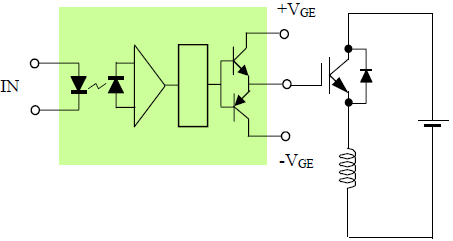

使用光耦合器的上橋臂驅動：在大容量電路中，使用光耦合器進行絕緣，此外還添加離散緩沖器的輸出端。在中容量以下的電路中，使用將上述功能集成為一體的混合集成電路。圖示為后者的例子。
使用光耦合器的上橋臂驅動：在大容量電路中，使用光耦合器進行絕緣，此外還添加離散緩沖器的輸出端。在中容量以下的電路中，使用將上述功能集成為一體的混合集成電路。圖示為后者的例子。
● 使用去除高共模電壓的類型
● 為了盡量縮短空載時間以減少損耗，使用傳遞延遲時間tPLH和tPHL小的類型。tPLH和tPHL是相對于輸入信號，輸出從L變?yōu)镠、或從H變?yōu)長的延遲時間差。
● 主要的供應廠商是東芝、Agilent Technologies、夏普、NEC等
● 根據Agilent Technologies的資料，AC200V系列（使用600V的IGBT）到30kW為止，AC400V系列（使用1200V的IGBT）到15kW為止備有集成電路型光耦合器。（超過此容量時請使用光耦合器附加緩沖器的驅動）

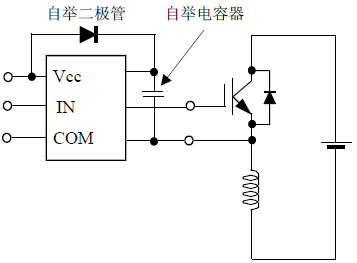

使用驅動集成電路的上橋臂的驅動：
使用驅動集成電路的上橋臂的驅動：
驅動集成電路中有
上橋臂用
半橋路用
上、下橋臂用
3相橋路用
等產品。大多數是600V耐壓產品，也有1200V耐壓產品。
● 自舉二極管應該使用高速類型，耐壓應該與IGBT相同。
● 自舉電容器應該使用高頻特性良好的類型，或如薄膜電容器和陶瓷電容器進行并聯連接。
● 盡量降低電源（Vcc）的電阻抗。
光耦合器和驅動集成電路的比較：
兩者的一般特點如下。
光耦合器 驅動集成電路
應用技巧 比較容易 比較困難
構成 混合 單片
AC400V電路 難度大
消耗電流范例 10mA 2mA以下
空載時間范例 2μs以上 可在1μs以下
裝配面積 大 小
保護功能 有內置類型 有內置、與電流傳感集成電路
連動的類型
關于設備容量 尤其對3相2.2-
3.7KW的變頻器有利
性能的提高 驅動能力提高、內置保護功能、抗噪聲干擾性提高、特性不均衡的減少、與電流傳感集成電路連動等
