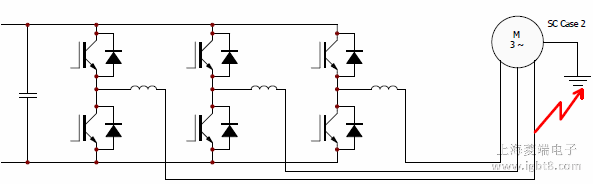

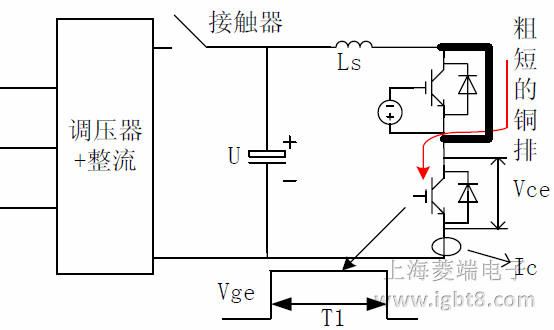

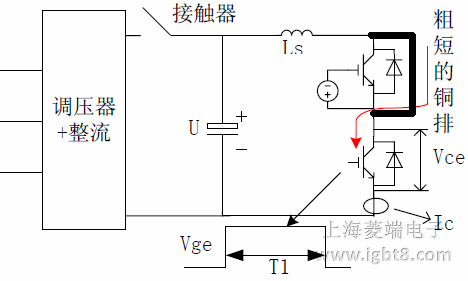

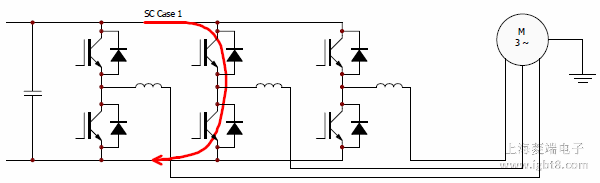

下圖為實施一類短路測試時的示意圖。電網電壓經過調壓器，接觸器，將母線電容電壓充到所需要的值，再斷開接觸器。上管IGBT的門極被關斷，且上管用粗短的銅排進行短路。對下管IGBT釋放一個單脈沖，直通就形成了。這就是一個典型的一類短路測試。
一類短路測試的實施方法一的注意事項：
該測試需要注意的事項：
1. 該測試的關注對象是電容組，母排，雜散電感，被測IGBT；
2 短路回路中的電感量很低，所以上管的短路排的電感量可以極大地影響測量的結果，因此絕不可忽視圖中所示“粗短銅排”的長短和粗細；
3. 短路測試的能量全部來自母排電容組，通常來說，雖然短路電流很大，但是因?yàn)闀r(shí)間極短，所以這個測試所消耗的能量很小，實驗前后電容上的電壓不會有明顯變化；
4. 上管IGBT是被一直關斷的，但是這個器件不可或缺，因?yàn)橄鹿鼙魂P(guān)斷后，短路電流還需要由上管二極管續流；
5. 該測試需要測量三個物理量，分別是，下管的Vce，Vge，及Ic；
6. 電流探頭需要測量圖中Ic的位置，而不是短銅排的電流，這兩個位置的電流波形是不同的；
7. 下管IGBT的脈沖需要嚴格控制，最開始實驗可以使用10us，然后逐步增加；
8. 環境溫度對實驗結果有較大的影響，通常datasheet給出的高結溫的結果；對應用者而言，常溫實驗是比較現實的；但低溫時的短路測試會比較苛刻，如果系統規格有低溫要求時，是有必要進行測試的；
9. 在此實驗前需要對直流母排的雜散電感有一定的評估，或者用雙脈沖測試方法對IGBT關斷時的電壓尖峰進行評估，以把握好短路時的電壓尖峰，這個值可能會非常高；
