500KW光伏逆變器IGBT模塊方案對比及關鍵技術

500KW光伏逆變器，就IGBT模塊而言，根據逆變器的拓?fù)溆卸喾N選擇，每一種方案都有優缺點，總結起來分為四種，單個IGBT模塊，IGBT模塊并聯，多個逆變橋并聯，IPM模塊(Semikron Skiip系列)。

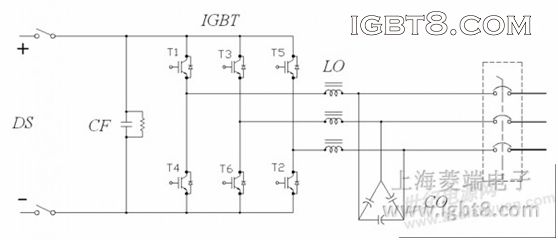

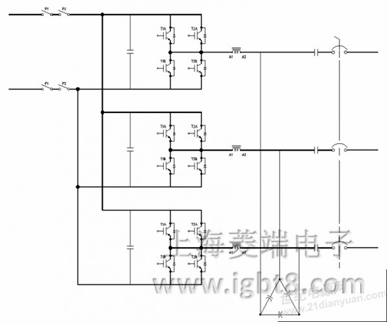

• 單個模塊方案主要有單管FZ2400R12HP4*6及半橋模塊CM2500DY-24S*3 ，優點是電路簡單，結構設計方便，體積較少，功率密度大，電氣上不存在IGBT均流和逆變橋均流等問題，驅動芯片只有3組；缺點是IGBT價格比較貴，熱源比較集中，如果對散熱溫度要求較高，要采用水冷散熱器或者加熱管的散熱器才能達到要求，成本比較高，只有一個電感和濾波電容，在低功率時，THD比較大，總體發電量比較低。

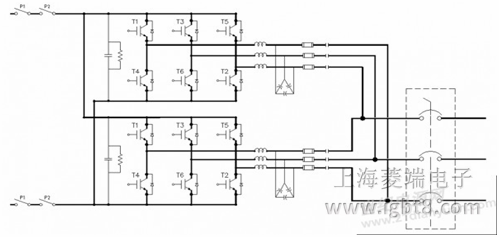

• 分為兩個250KW的逆變橋并聯，每一相只有一個功率器件，500K逆變器選用FF1400R12IP4，直流電經過逆變，各自接一個LC濾波，交流接觸器，再匯流進電網，每一個逆變橋可以單獨控制，當輸入功率不足45%時，可以關閉其中一個，歐洲效率比較高，低載時THD比較小，整體發電量提高，在陰雨天太陽輻照度低時也能發電，逆變橋并聯需要考慮逆變橋之間均流，主要靠軟件實現。

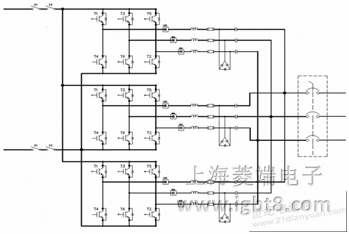

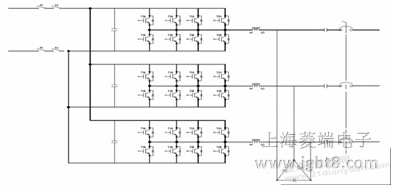

• 是IGBT并聯方案，每一個橋臂用兩個IGBT并聯，逆變器只用一組LC濾波器，這種方式總成本稍低，功率密度大，缺點是存在IGBT均流，在多個IGBT并聯使用時，由于功率器件不一致，IGBT驅動電路也不一定特性能保持一致，加上電路布局等的影響，會引起流過各并聯IGBT的電流不均衡，電流大的器件有可能由于過熱而損壞。在實際應用中，要采取以下措施：要使用同一批次的器件，減少器件參數的不一致性，改善靜態均流的效果；共用一路驅動電路，提高器件參數的一致性，改善動態均流。Semikron Skiip系列內部也是IGBT模塊并聯，集成度高，但不利于維護。

IGBT并聯和逆變橋并聯比較
(1)      效率比較：最大效率IGBT并聯方案高，歐洲效率逆變橋并聯方案高�？偘l(fā)電量逆變橋并聯高。
(2)     控制方法：IGBT并聯需要6組PWM，逆變橋并聯需要12組PWM。
(3)     均流：IGBT并聯要考慮器件之間均流，主要靠硬件實現，成本較高，逆變橋并聯需要考慮逆變橋之間均流，主要靠軟件實現。
(4)     可移植性：IGBT并聯250K，500K，750K不能移植，需要重新開發，逆變橋并聯可以植移，逆變橋可以共用。
(5)     結構 ：IGBT并聯需要3個散熱器，三相之間距離較長不對稱，成本稍低；模組并聯需要6個散熱器，三相之間距離較短對稱性好，成本稍高。降額設計的依據

500KW系統方	IGBT模塊	價格	散熱	均流	發電量	效率	體積	可靠性	壽命
無并聯	FZ2400R12HP4*6	高	風冷/水冷	無	中	中	小	高	中
無并聯	CM2500DY-24S*3	中	風冷	無	中	中	小	高	中
IGBT并聯	FF1400R12IP4*6	中	風冷	無/有	中	中	中	中	中
IGBT并聯	FF600R12ME4*12	低	風冷	無/有	中	中	中	中	中
IGBT并聯	FF450R12ME4*18	低	風冷	無/有	中	中	中	中	中
逆變橋并聯	FF1400R12IP4*6	高	風冷	無	高	高	大	高	高
IPM模塊	SKiiP2403GB122-4DW	高	風冷	無	高	高	中	中	高
